Как использовать прицельные сетки

Использование сложной прицельной сетки подразумевает оценку расстояния и компенсацию падения пули – по баллистической траектории. Это особенно актуально для лёгких пуль мелкокалиберных и пневматических винтовок, а также для точных крупнокалиберных винтовок для поражения целей на большом расстоянии (от 500 метров и более). Наиболее известным в России прицелом с дальномерной сеткой является прицел ПСО-1, специально разработанный для самой массовой винтовки СВД (её гражданский аналог – «Тигр»). Мы полагаем, что перед выбором прицела и прицельной сетки, вы уже ознакомились со статьёй – «Пристрелка оружия», и разделом об оптических прицелах.

Для прицелов с постоянной кратностью положение сетки не имеет значения, а вот при переменном увеличении это повлияет на размеры штрихов сетки. Сетка, может быть размещена в первой (FFP) или второй фокальной (SFP) плоскости. Проще говоря, линза с гравированной на нее сеткой может располагаться внутри прицела ближе к окуляру или к объективу.

Для расчета баллистики пули в прицелах с переменной кратности удобнее, когда сетка расположена в первой фокальной плоскости. Деления прицельной сетки точно выставлены в миллирадианах. Стоят такие прицелы, обычно, дороже.

Соответствующими сетками являются те, которые имеют дополнительно точки измерения во всех направлениях включая центральную точку прицеливания.

Самый простой способ использования баллистических сеток заключается в использовании штрихов или точек на сетке прицела, измеряемых в миллирадианах (мрад). Такие сетки – основной материал этой статьи. Так же мы отметим сетки, использующие маркировку в угловых минутах (MOA), на эту тему мы написали отдельную статью.

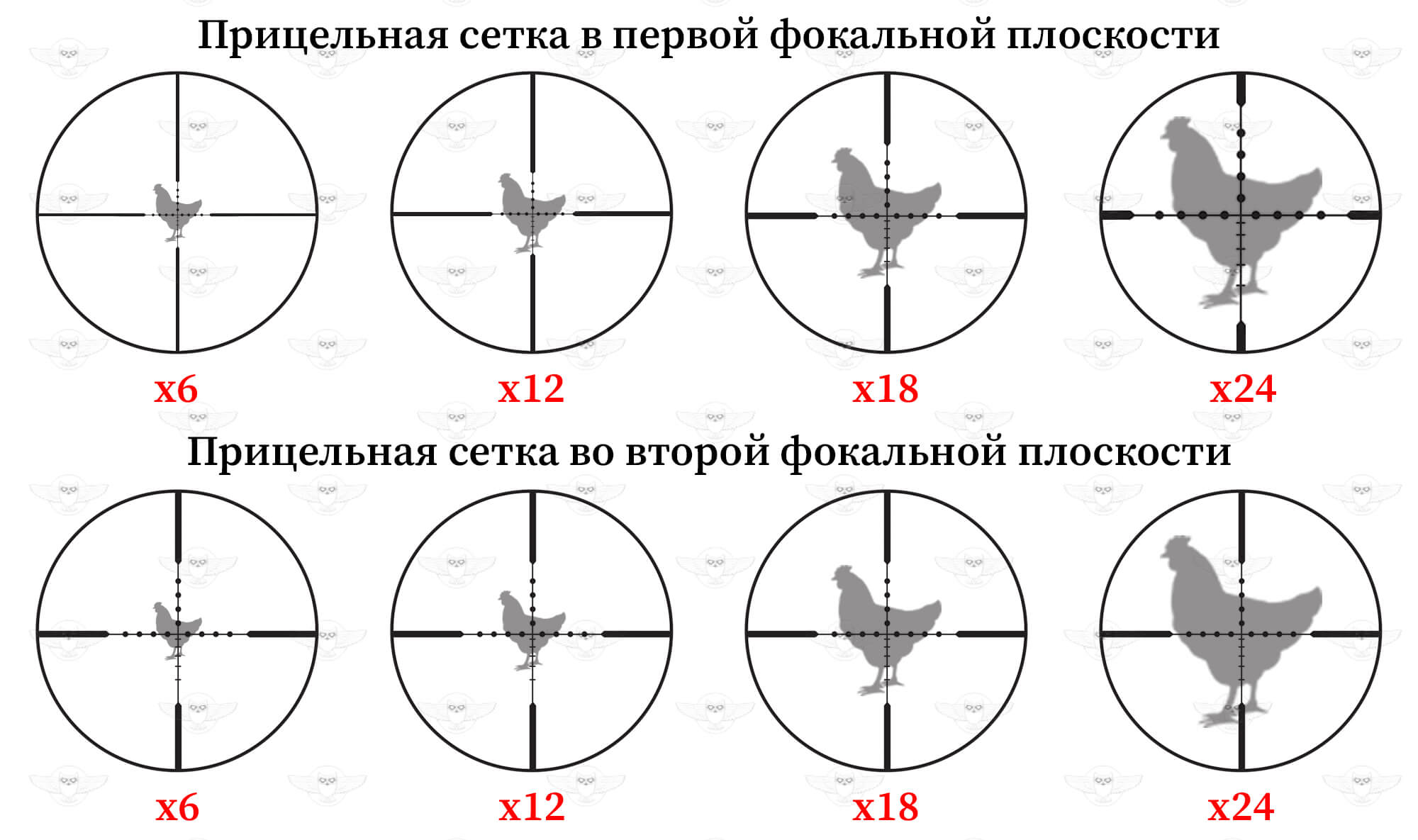

Мы уже упоминали, что оптимальным вариантом для переменного увеличения является расположение сетки в первой фокальной плоскости прицела. Это потому, что все размеры сетки всегда остаются в той же пропорции к объекту. Возьмем, к примеру, сетку, которая имеет две маркировки, которые будут представлять 10 сантиметров на расстоянии 100 метров. Когда сетка находится в первой фокальной плоскости, она будет толще или тоньше при увеличении, но точки всегда будут оставаться в 10 сантиметрах друг от друга на расстоянии 100 метров. Если сетка установлена во второй фокальной плоскости, она не изменится и будет таких же размеров не зависимо от увеличения. Но только при определенном увеличении две отметки будут на расстоянии 10 сантиметров друг от друга на дистанции в 100 метров и различными при любом другом увеличении.

Есть несколько новых и дешевых прицелов на рынке, которые предлагают компенсацию падения пули во второй фокальной плоскости (обычные SFP BDC прицелы в ценовом диапазоне 1000 евро), но это всего лишь маркетинговый трюк, потому что отмеченные точки на сетке будут точны лишь в определенном масштабе. При изменении кратности прицела размеры сетки остаются постоянными, что делает невозможным корректное внесение правок по сетке милдот и им подобным. Прицелы с расположением сетки в первой фокальной плоскости полностью лишены этого недостатка, но и стоят они обычно дороже.

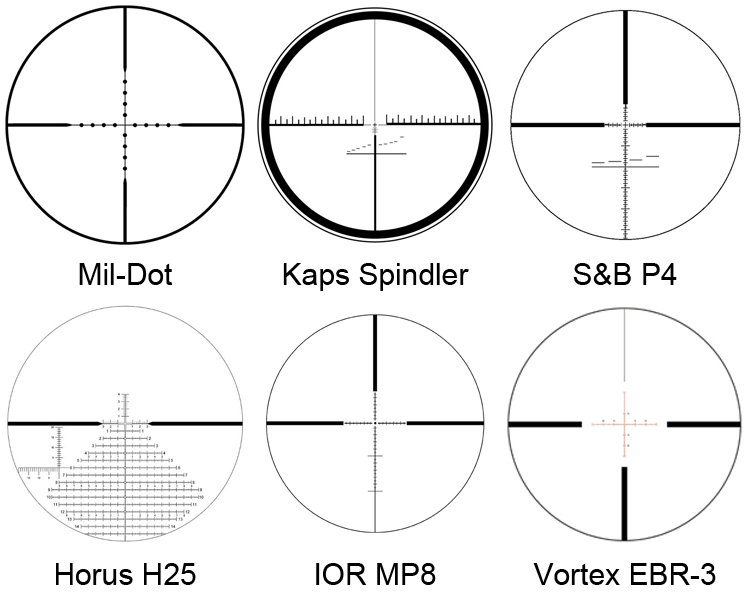

Вторая большая проблема данных прицелов заключается в том, что траектории пули значительно отличаются в зависимости от используемого калибра, длины ствола, веса пули и так далее. Было бы неплохо, если решение сложной проблемы, такой как компенсация падения пули была бы проста как намекают BDC прицелы, но к сожалению, это не так. К счастью все больше и больше производителей начинают производить оптические прицелы с сетками в первой фокальной плоскости, что значительно дешевле и доступнее (прицелы такие как Kaps Tactical, Vortex, IOR, Sightron, Athlon) и все больше людей, которые понимают, как ими пользоваться. Такие прицелы называются MIL/MIL прицелами. На рисунке 1 показаны наиболее часто используемые сетки с маркировкой в миллирадианах. На сегодняшний день наиболее распространенной сеткой является Mil-Dot, которая имеет маркировку в 1 миллирадиан во всех направлениях. Другие сетки имеют маркировку 0,5 или даже 0,2 миллирадиана в зависимости от бренда.

Сетка прицела Bering Ace	Одна из сеток цифрового прицела Digisight N455 LRF

Миллирадианы

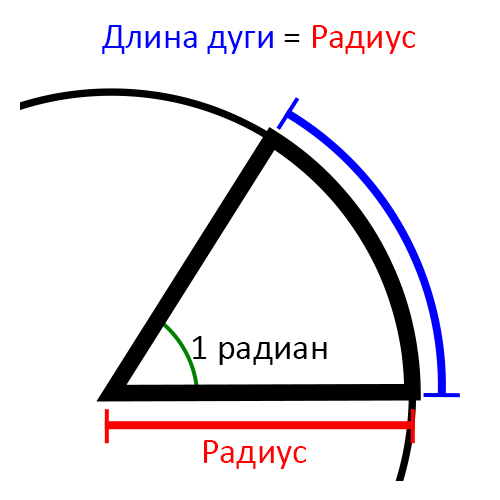

Прежде чем мы продолжим говорить о сетках, было бы хорошо вспомнить основы геометрии, чтобы понять, что представляют из себя радианы и миллирадианы. В повседневной жизни мы пользуемся углами чаще, чем радианами, но когда время доходит до стрельбы ситуация противоположная и никто не пользуется углами. Определение радиана в Wikipedia: «Радиан – это стандартная единица угловых измерений. Радиан - это угол, соответствующий дуге, длина которой равна её радиусу.». Чтобы лучше понять, что такое радиан посмотрим следующий рисунок. Угол в один радиан — это дуга с длиной, равной радиусу окружности.

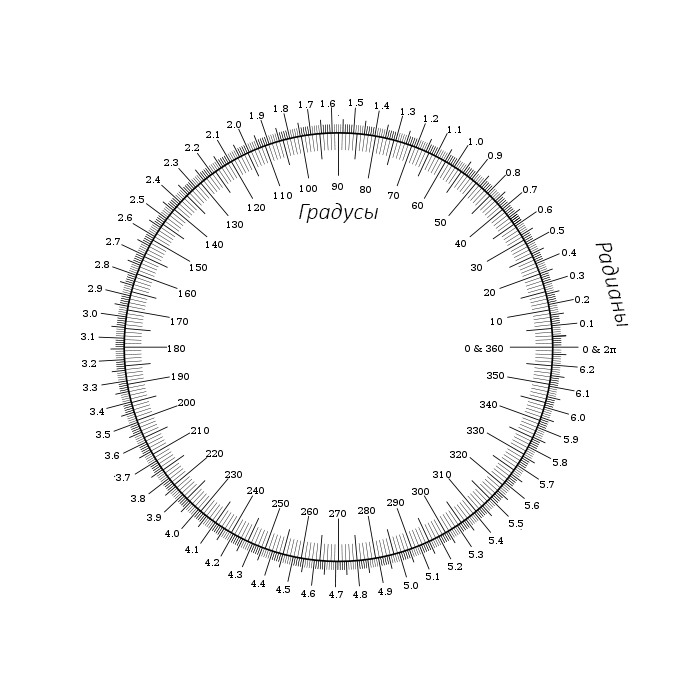

Более простое объяснение, которое может помочь, предоставлено на следующем рисунке, где приводится сравнение радианов и градусов. Круг имеет 360 градусов или 2 π радианов. Поэтому окружность имеет 2x3,14159 радианов или 6,28318 радианов. Каждый радиан состоит из 1000 миллирадианов, а это значит, что окружность равен 6283,18 миллирадианов. Мы можем сказать, что окружность можно разделить на 360x60=21600 угловых минут. Рисунок 3 показывает нам две различные маркировки радианов и одну маркировку градусов. Наружная длинная разметка представляет собой радианы, а мелкая внутренняя разметка миллирадианы Длинная внутренняя разметка это – градусы.

Теперь стало ясно, что такое радианы, но почему на тактических сетках используются миллирадианы мы выясним дальше. На самом деле это просто из-за того, что миллирадианы можно легко преобразовать в десятичную систему измерения расстояния. Под углом в 1 миллирадиан и диаметром 100 метров, расстояние дуги будет 0,1 метр или 10 сантиметров. Для упрощения можно сказать, что кривизна дуги при этом расстоянии почти плоская и мы не будем делать большую ошибку с этим предположением. С диаметром в 200 метров это будет 0,2 метра или 20 сантиметров, с диаметром 500 метров будет 0,5 метра или 50 сантиметров, соответственно с диаметром в 1 километр это будет 1 метр. Если прицельная сетка оптического прицела имеет две отметки на расстоянии в 1 миллирадиан и мы нацелились на расстоянии 100 метров это будет означать то, что две точки на мишени находятся на расстоянии 0,1/10 сантиметров. То же самое для любой фигуры, как показано в таблице 1, где расстояние между двумя точками на цели 1 миллирадиан.

Таблица 1

Одна из сеток прицела Digisight N455 LRF	Сетка прицела IR Wolf

Использование миллирадианов для компенсации ветра и падения пули.

Когда мы используем прицел с разметкой в миллирадианах в сочетании с лазерным дальномером (или определяем расстояние с помощью прицела самостоятельно) можно компенсировать траекторию полета пули без необходимости регулировки винтов поправок. Допустим мы используем винчестер калибра .308 и пули RWS KS 10.7г (165гр.), баллистические характеристики которых указаны в таблице 2.

Таблица 2

Такую таблицу несложно построить самостоятельно для любого калибра и патрона.

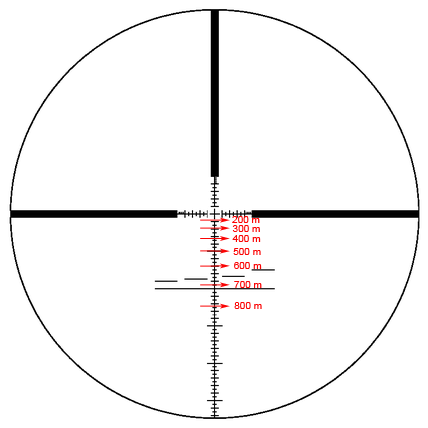

Сетка на рисунке 5 показывает нам точки до цели для разных расстояний, для того чтобы компенсировать падение пули во время полета. В сетках, что расположены в первой фокальной плоскости, точки будут расположены в правильном месте, независимо от масштаба.

Такой же принцип может быть использован для компенсации ветра, а скорость ветра, расстояние и другие характеристики пули должны быть известны. Мы не будем вдаваться в такие подробности.

Использование миллирадианов для оценки расстояния.

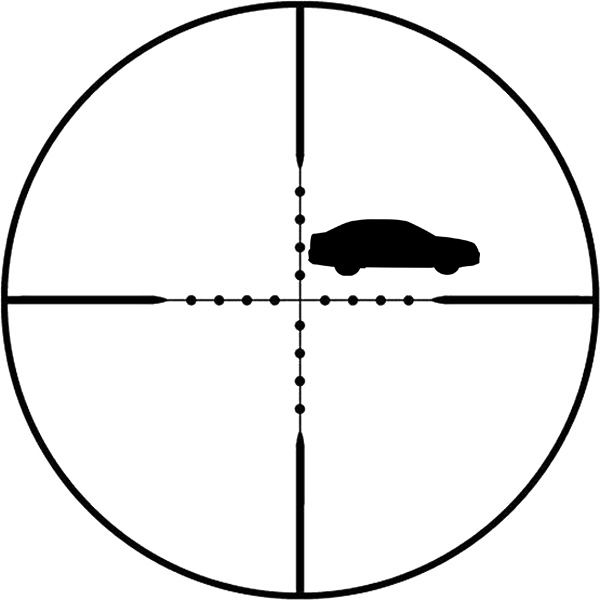

Так, как возможно компенсировать ветер и падение пули с сетками в миллирадианах, то можно их использовать для оценки расстояния до объекта. Это очень сложно и требует много практики. Самое главное знать размер объекта, на который мы смотрим. Математический вывод оценки расстояния довольно прост, и мы не будет больше тратить время на этот вопрос. Но если кто-нибудь захочет узнать процесс деривации, просто свяжитесь с нами, и мы поможем Вам. Если размеры объекта известны, то можно вычислить расстояние с помощью прицельной сетки. На рисунке 6 показана Mil-Dot сетка с разметкой в 1 миллирадиан. Машина высотой 1,4 метра представляет собой 2 миллирадина, это позволяет нам вычислить расстояние.

Расстояние рассчитывается с помощью следующего уравнения:

Где D - расстояние, h - размер объекта, x - количество миллирадиан на сетке.

И, несмотря на простоту формулы, мы рекомендуем первое время для наработки навыка использовать лазерный дальномер. Даже самая недорогая модель поможет быстро научиться и проверить свои способности. А для работы на дальних дистанциях, на которых порой бывает сложно определить возраст и размеры зверя, дальномер будет и вовсе – незаменим.
